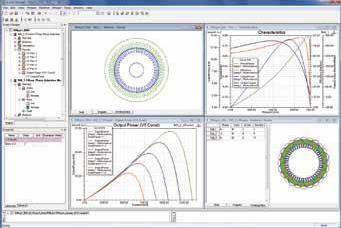

ANSYS RMxprt針對各種電機類型、定子/轉子尺寸、繞阻、額定數據等，僅輸入?yún)?shù)就可以簡單生成模型，可基于磁路解析法快速計算設計所需的基本特征參數。ANSYS RMxprt視窗化界面下，電機設計工程師能輕松地依據模板化的設計流程輸入電機參數，非?？焖俚胤治鲭姍C(jī)性能。ANSYS RMxprt能自動一鍵生成精確的電磁場有限元分析模型，自動生成等效電路，用于控制系統設計和仿真分析。
適用領域
● 感應電機
單相感應電機、三相感應電機、雙饋感應發電機
● 直流電機
DC電機（電勵磁型、永磁型）、串激電機
● 同步電機
永磁同步電機、無刷直流電機、開關磁阻電機、爪極發電機、軸向氣隙電機、三相繞線轉子感應電機、三相凸極同步電機、異步啟動永磁同步電機
功能和特點
輸入?yún)?shù)
● 選擇電機類型
● 選擇運行模式（電動機/ 發電機）
● 額定值（輸出功率、轉速、轉矩等）
● 從模板中選擇電機/ 定子鐵心、磁鐵等形狀
● 在模板中輸入各尺寸值
● 定義鐵心、永磁體材料特性
● 繞組及其規格（匝數、繞阻方式等 ）
輸出結果
● 穩態特性
— 繞組電阻、dq 軸電感、扭矩常數、感應電動勢常數等
● 空載工況
— 鐵心齒部、軛部、氣隙、永磁體各部分的磁密強度，漏磁系數、齒槽轉矩、空載轉速、空載損耗、空載電流等
● 額定工況
— 額定轉速、轉矩、輸出功率、損耗、效率、功率因數、滑差等
● 特性曲線
— 速度特性：功率、扭矩、 效率、電流等
— 輸入電流特性、矩角特性等
● 電流、電壓波形
— 正弦波交流驅動、逆變驅動（脈沖、PWM）等
各種功能
● 適用于電動運行式、發電機運行模式
● 適用于內轉子、外轉子
● 用戶自定義任意繞組形式設置
● 弱磁控制、PWM 逆變驅動等
● 鐵心損耗計算
● 無縫集成參數化、優化求解、調諧功能（ANSYS Optimetrics）
● 輸出分析結果（特性規格、特性曲線）的文本文件
● 自動生成有限元分析（ANSYS Maxwell 2D/3D）模型
● 自動生成控制電路分析（ANSYS Simplorer）的等效電路模型
● 適用腳本（VB script Java script IronPython）
● 批處理分析

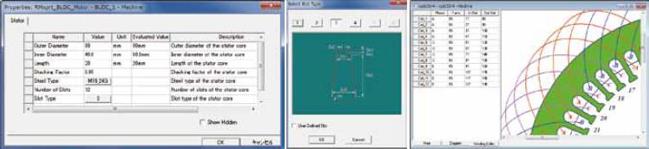

模型生成
從模板中選擇轉子和槽型、材料特性、繞組信息及驅動電路等，僅將必要信息輸入屬性窗口就可以完成模型生成。不需要高級的CAD操作技術。

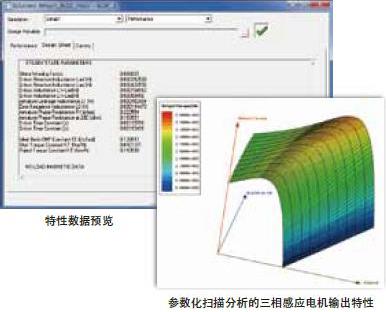

設計輸出和特性分析
● 基于輸入?yún)?shù)，使用磁路法瞬間輸出電機的各特性。使用普通電腦PC機幾秒就完成1次計算，因此，成百上千種設計方案的對比性分析也僅用幾分鐘就可以得到特性。

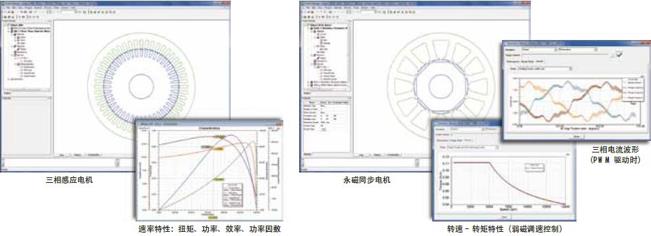

設計輸出和特性分析

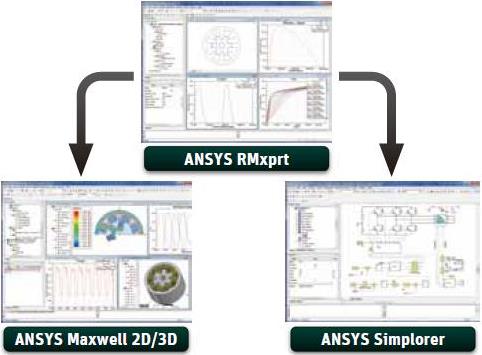

● 求解后，ANSYS RMxprt模型可以自動生成更精確的電磁場有限元分析（ANSYS Maxwell）的2D或3D模型，自動生成電路仿真器（ANSYS Simplorer）等效電路模型，用于控制系統設計，將ANSYS RMxprt生成的設計模型無縫集成到高級的設計環境。
適用案例
